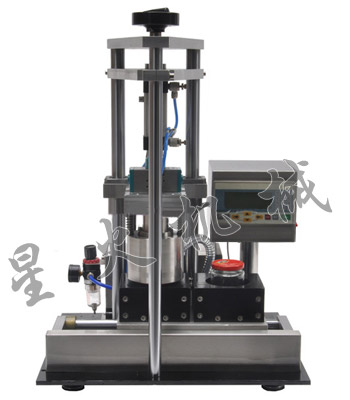

XHZK-2雙工位真空旋蓋機
概述:
是利用氣動執行器的旋轉,并通過氣壓帶動氣缸板上的旋蓋頭來回往復運動,從而控制上升和下降;水平氣缸控制夾瓶模具的往復運動等完成機器工作。當瓶蓋旋緊后,旋蓋頭回自動上升,可有效地避免瓶蓋的磨損。同時也表示已經可以進入下一個瓶蓋的操作,有效地減少了勞動強度,保證了旋蓋品質。
功能特點:
1、文本式面板、外觀舒適、設置簡單、美觀實用。
2、采用高科技電子晶片,精度高、讀數清晰。
3、微電腦控制模式,電子記憶功能;電氣結合控制裝置,可根據不同瓶蓋調整松緊度,可旋不同形狀規格的瓶蓋。使用方便,安全可靠應用范圍廣,特別適宜異型玻璃瓶子旋蓋。
維修保養:
-
故障現象
故障分析
故障排除
旋蓋頭不能 升降或下壓
檢查手滑閥開關是否打開
打開手滑閥開關
節流閥開關是否打開
打開節流閥開關
檢查氣壓是否達到要求
通常使用0.4-0.6MPa
導柱卡
打上潤滑油
啟動執行
器不轉檢查電磁閥,自動時檢查旋蓋時間
設置旋蓋時間
手輪不能轉動
可調手柄沒松開
松開可調手柄
參考參數:
規格/型號 |
額定電壓(±5V) |
*大功率(W) |
旋蓋高度 |
瓶蓋直徑 |
氣壓范圍 (MPa) |
包裝尺寸 |
凈重 |
XHZK-2 |
220V |
220 |
60-180 |
20-75 |
0.4-0.6 |
530×470×760 |
68 |
使用注意:
1、檢查電源電壓220V(±5%)頻率、50Hz/60Hz 的交流電源供電,氣源為0.4-0.6MPa。正確使用額定保險絲,在裝卸保險絲時必須將電源線拔掉。檢修本機器電路時,務必完全斷開電源和氣源。
2、為避免人身傷害,請使用接地交流電源插座。電源插頭與插座應接觸良好,否則容易損壞旋蓋機。
氣路簡化方框圖:
